バイナリファイルを読む

2024/11/11

概要

ADO.Streamオブジェクトを使ってバイナリファイルを読む。

バイナリファイルの入手

ニューラルネットワークの訓練と評価に使用されている、MNISTデータベース(手書き数字画像のデータ)を https://yann.lecun.com/exdb/mnist/ からダウンロードする。

注) 2024年11月11日現在、ダウンロードできなかった。

train-images-idx3-ubyte.gz
train-labels-idx1-ubyte.gz
t10k-images-idx3-ubyte.gz
t10k-labels-idx1-ubyte.gz

圧縮されているので7-Zipなどを使って展開する。

ファイル名	説明	Byte
train-images.idx3-ubyte	60,000枚分の訓練用画像	47,040,016
train-labels.idx1-ubyte	訓練用画像の正解ラベル	60,008
t10k-images.idx3-ubyte	10,000枚分の評価用画像	7,840,016
t10k-labels.idx1-ubyte	評価用画像の正解ラベル	10,008

これらはバイナリファイルであり、1枚ずつの画像ファイルではない。

train-images.idx3-ubyte、t10k-images.idx3-ubyteのファイル構造

データ	サイズ	説明
ヘッダー	16byte
1枚目	784byte	横28×縦28=784ピクセル 1ピクセルあたり1byteで0～255のグレースケールを表す
...	...	...
n枚目	784byte	同上

16byte+784byte/枚×60,000枚=47,040,016byte
16byte+784byte/枚×10,000枚=7,840,016byte

train-labels.idx1-ubyte、t10k-labels.idx1-ubyteのファイル構造

データ	サイズ	説明
ヘッダー	8byte
1枚目	1byte	0～9のいずれかの数値を表している
...	...	...
n枚目	1byte	同上

8byte+1byte/枚×60,000枚=60,008byte
8byte+1byte/枚×10,000枚=10,008byte

Streamオブジェクト

Streamオブジェクトはテキストファイルやバイナリファイルを開くことができる。

プロパティ

プロパティ	説明	備考
Charset	保存するときの文字コード
EOS	ストリーム位置の末尾であればTrue	True/False
LineSeparator	テキストの改行文字
Mode	Streamのアクセスモード
Position	Stream内の現在位置	先頭は0
Size	Streamのバイト数
State	Streamの状態
Type	Stream内のデータ型	1:バイナリ 2:テキスト

メソッド

メソッド	説明	備考
Cancel	非同期Streamを停止
Close	Streamを閉じる
CopyTo	Streamの内容を別のStreamにコピーする
Flush	Streamの基になるオブジェクトに書き込む
LoadFromFile	ファイルを開く
Open	Streamを開く
Read	Streamからバイトを読み取る	Type=1のとき
ReadText	Streamからテキストを読み取る	Type=2のとき
SaveToFile	ファイルに保存する
SetEOS	ストリーム位置の末尾を設定する
SkipLine	行をスキップする	Type=2のとき
Write	バイトをStreamに入力する	Type=1のとき
WriteText	テキストをStreamに入力する	Type=2のとき

参考

Streamオブジェクト(ADO)(MicroSoft)

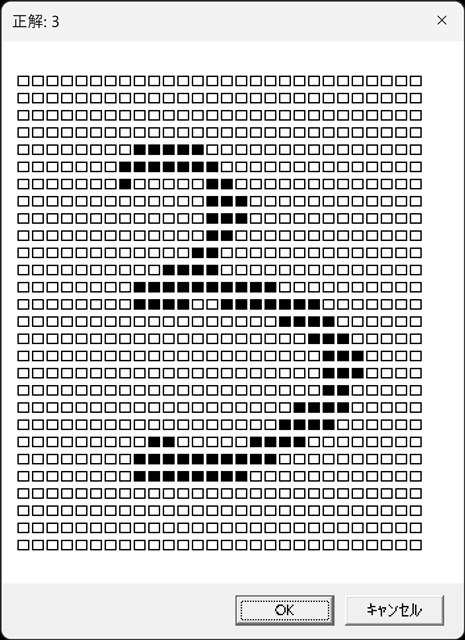

訓練用画像を表示する

バイナリファイルからデータを取得し、疑似的な画像をダイアログボックス上に表示する。
表示させるデータはランダムに決定する。

プログラムの説明

Streamオブジェクトをバイナリモードで開いて、LoadFromFileでファイルを取得する。
StreamオブジェクトのReadメソッドで1バイトずつのバイトデータを読む。
読むたびに、現在位置は次のバイトへ移動する。
バイトデータにAscB関数を使って0～255の数値へ変換する。
数値が127以下なら□、128以上なら■として疑似画像を構成する。

'手書き数字画像のバイナリファイルを読んで、疑似的な画像を表示する
Dim path1, path2

'MNISTデータベースファイルをC:\samplesに保存している場合
path1 = "C:\samples\train-images.idx3-ubyte" '画像データ
path2 = "C:\samples\train-labels.idx1-ubyte" '値データ

Dim strm1, strm2

Set strm1 = CreateObject("ADODB.Stream")
Set strm2 = CreateObject("ADODB.Stream")

strm1.Type = 1 'BINARY
strm1.Open
strm1.LoadFromFile(path1)

strm2.Type = 1 'BINARY
strm2.Open
strm2.LoadFromFile(path2)

Call Randomize() '乱数ジェネレータを初期化

Dim num, img, lbl

'キャンセルボタンが押されるまで繰り返す
Do
    num = Int(Rnd * 60000) '0～59999のランダムな整数
    img = GetImage(num, strm1) '文字で作った疑似的な画像
    lbl = GetValue(num, strm2) '正解の数値

    '表示する
    If Msgbox(img, vbOKCancel, "正解: " & lbl) = vbCancel Then
        Exit Do
    End If
Loop

strm1.Close
strm2.Close
'以上で終了


Function GetImage(n, sm)
'文字で作った疑似的な画像を取得する
    Dim i, j '画像の横と縦の座標
    Dim bt
    Dim buf

    sm.Position = 16 + 784 * n '現在位置をn+1番目の画像データの先頭に移動する

    '1画像の各ピクセルデータから□と■で作成した疑似的な画像を作成する
    For j = 0 To 27
        For i = 0 To 27
            bt = AscB(sm.Read(1)) '1バイト読んで数字に変換
            If bt < 128 Then
                buf = buf & "□"
            Else
                buf = buf & "■"
            End If
        Next
        buf = buf & vbCr
    Next

    GetImage = buf
End Function


Function GetValue(n, sm)
'正解の数値を取得する
    sm.Position = 8 + n '現在位置をn+1番目の値データに移動する
    GetValue = AscB(sm.Read(1)) '1バイト読んで数字に変換
End Function
